Описание

Вентиль запорный фланцевый с сальниковым уплотнением является арматурой общего назначения, используется в различных отраслях в качестве запорного устройства. Уплотнением по штоку является сальник. Данный тип вентиля в процессе работы требует сервисного обслуживания в виде замены сальниковой набивки.

Область применения

Вентиль запорный фланцевый с сальниковым уплотнением применяется в системах холодного и горячего водоснабжения, пар, нейтральные среды, на слабых кислотах и щелочах.

Технические характеристики

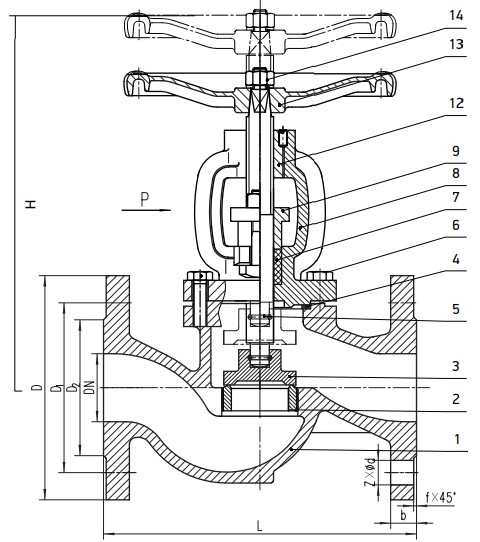

Габаритные и присоединительные размеры

Материалы конструкции

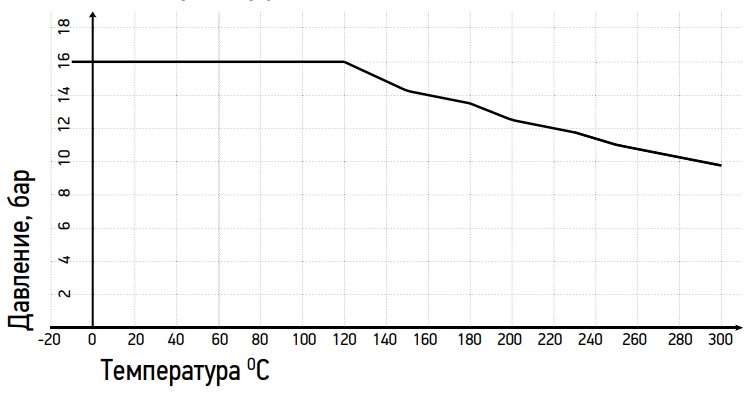

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) вентиля запорного

Условия монтажа

• Перед монтажом необходимо произвести осмотр, очистить (продуть) трубопроводы от грязи, песка, окалины, снять заглушки с проходных отверстий.
• Затяжку крепежных элементов необходимо осуществлять равномерно. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
• Для удобства обслуживания и осмотра рекомендуется устанавливать вентиля в следующих рабочих приложениях:
1. вертикальном (при положении маховика сверху);
2. горизонтальном (при положении маховика с отклонением от вертикали не более 90°).

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
• Не допускается попадание посторонних предметов внутрь или падение изделия.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус изделия должен быть защищен от повреждений.
